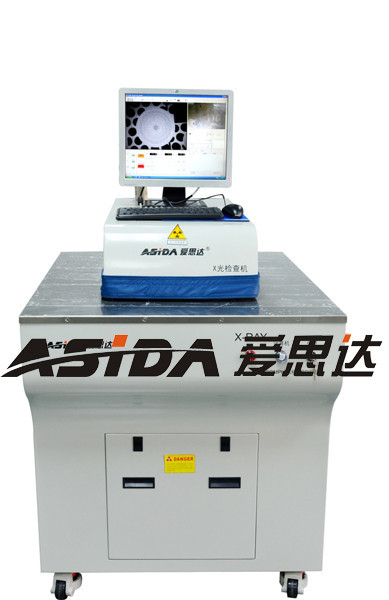

Équipement d'essai multicouche de carte PCB pour la machine d'inspection de rayon X
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Asida |
| Numéro de modèle: | XG3300 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Carton en bois |
| Délai de livraison: | 2 semaines |
| Conditions de paiement: | T / T, L / C |
| Capacité d'approvisionnement: | négociation |
|
Détail Infomation |
|||
| Intensificateur d'image de rayon X: | vue de 6 pouces | Résolution de CCD de navigation: | pixels 5million |
|---|---|---|---|
| Épaisseur maximum: | 12 mm | Nom du produit: | Machine d'inspection de rayon X pour la carte PCB multicouche |
| Surligner: | équipement d'essai de panneau de carte PCB,équipement d'essai de carte |
||
Description de produit
Équipement d'essai multicouche de carte PCB pour la machine d'inspection de rayon X
UTILISATION

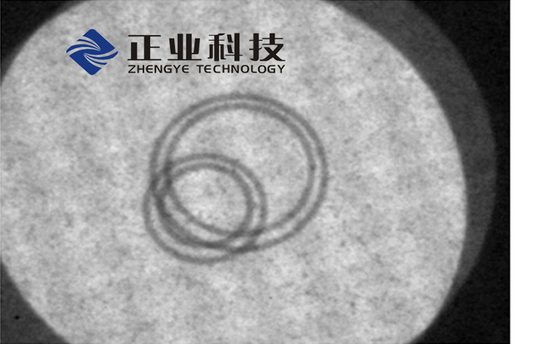

Observez et mesurez placer des trous sur la carte PCB, pour vérifier si les trous
Entre les couches sont déviées, un grand choix de mesure conditionnelle peut être
Conduit sur les images, y compris la distance du centre d'un cercle à
Des autres, d'un point à l'autre, le secteur de cercle, etc., et font le jugement prérégler
Paramètres.
CARACTÉRISTIQUE
1. Utilisant le principe de la projection et de la représentation de rayon X pour observer et mesurer
Positionnement des trous sur la carte PCB.
2. PEUT le système de contrôle d'ordinateur de réseau, opération simple.
3. La navigation de CCD de woth d'Eqiupped fonctionne, pour faciliter l'essai de moblie, et rapidement
Recherchez les objectifs d'essai.
4. Tube à rayon X micro scellé de foyer et un grand choix de techniques à traitement d'images
Et logiciel pour réduire la déformation d'image.
5. L'image peut être mesurée sous différentes conditions, telles que la distance de
Le centre des cercles concentriques, de la distance point par point, du secteur de cercle, etc.
Paramètres
| article | Spécifications | |
| Modèle | XG3000 | |
| Résolution de X-CCD | 752×582pixel | |
| Paramètres de tube à rayon X | Tension maximum | 50KV |
| Courant maximum | 1mA | |
| Puissance maximum | 50W | |
| Temps de préchauffage | 6min | |
| Intensificateur d'image de rayon X | vue 6-inch | |
| Résolution de CCD de navigation | pixels 5Million | |
| Taille de carte PCB | Largeur 45" (profondeur 630mm de gorge) | |
| Épaisseur maximum | 12mm | |
| Cible de bouclier de rayon X | Pas plus que 0.5µSv/h | |
| Mode de refroidissement | Refroidissement de vent violent | |
| La température et humidité |
La température : 22 humidité de ºC du ± 3 de ºC : ± 10% de 50% | |
| Imprimante | Imprimante | |
| Mode opérationnel | 1. déplacez manuellement la carte PCB examinée, cheminement de CCD de navigation le rayon X 2.setting ouvert en envoyant la carte PCB embarque, et étroit en prenant |
|
| Alimentation électrique | AC220v 50Hz, sans eau et gaz |
|
| Dimensions | 1040mm x 855mm x 1510mm (LxWxH comprenant le moniteur) |
|
| Poids | 130Kg |
|
