Mesure visuelle automatique Insterment d'équipement d'essai de carte PCB 2D
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Asida |
| Numéro de modèle: | BQ1000 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Carton en bois |
| Délai de livraison: | 2 semaines |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | négociation |
|
Détail Infomation |
|||
| Nom du produit: | 2D machines visuelles automatiques de mesure | Chargement maximum: | 30 kg |
|---|---|---|---|
| Lentille objective focale: | 82 MM | Lentille objective: | 0.75X_5X |
| Surligner: | équipement d'essai de panneau de carte PCB,équipement d'essai de carte |
||
Description de produit
Mesure visuelle automatique Insterment d'équipement d'essai de carte PCB 2D
Attributs de produit
|
Nom de produit |
2D machines visuelles automatiques de mesure |
|
Marque |
ASIDA |
|
Numéro de type |
/ |
|
Point d'origine |
La Chine |
|
Détails d'emballage |
Carton en bois |
Utilisation
La mesure bidimensionnelle inclut : points, lignes, cercles, rectangles, angle, découpe, forme, forme extérieure et d'autres éléments géométriques. Une sonde de mesure tridimensionnelle est facultative.
Caractéristiques
-
Base et colonne solides de granit pour la stabilité accrue.
-
Galets pneumatiques sur le X et l'axe des ordonnées pour la productivité prolongée.
-
La vis sans fin edentulous faite allemande de haute qualité sont utilisées sur la machine.
-
L'anneau de longue vie de LED fournit une source lumineuse de lumière froide qui ne produira pas la déformation thermique.
-
Le système optique fournit des images lumineuses et claires.
-
Commande gyroscopique de moteur servo de Panasonic.

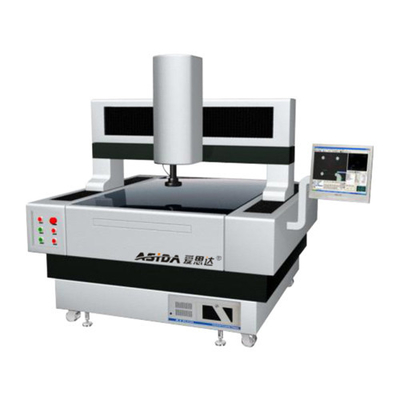

Veuillez noter l'image est du modèle 7060, d'autres modèles peut varier légèrement dans l'aspect
Client :
|
|
|
ASIDA70560A |
ASIDA8070A |
|
|
(X.Y.Z) (course de X.Y.Z) |
600×500×200 |
700×600×150 |
800×700×200 |
|
|
(Taille de chargeur) |
650×550mm |
750×650 millimètre |
850×650mm |
|
|
(Chargement maximum) |
30KG |
|||
|
(Matières premières) |
granit 00 00 |
|||
|
(Lentille objective focale) |
82mm |
|||
|
(Lentille objective) |
0.75X_5X |
|||
|
(Rapport optique maximum total) |
30X_230X |
|||
|
(Solution de râper) |
≤0.001mm |
|||
|
DE X/Y (exactitude linéaire) |
≤ (3+L/200) um (L millimètre) |
|||
|
(Exactitude de répétition) |
≤±0.003mm |
|||
|
(millimètre) (taille totale de machine) |
1300×1400×1800 |
1500×1400×1800 |
1550×1650×1800 |
|
|
(Poids total de machine) |
1800Kg |
2000Kg |
24800Kg |
|
|
(Logiciel de mesure) |
ASIDA VMA 3.00.01 () |
|||
|
(Format de production de données) |
DXFEXCELWORD |
|||
|
(OS) |
WindowsXP pro |
|||
|
PC (condition de PC) |
Unité centrale de traitement : (Noyau de Dul), ≥2G (mémoire), ≥320G (disque dur) |
|||
|
(Puissance) |
220/50HZ (200V/50HZ) |
|||
|
(Environnement de travail) |
(La température) : 20+/-2OC ; (Humidité) : 45%~75% ; (Vibration) :<0> |
|||
|
(Accessoires facultatifs) |
NAVITAR (système de lentille des Etats-Unis NAVITAR) ; Renishaw |
|||
|
(Remarque) |
(La course de la machine peut être les besoins des clients dépendants adaptés aux besoins du client) |
|||
