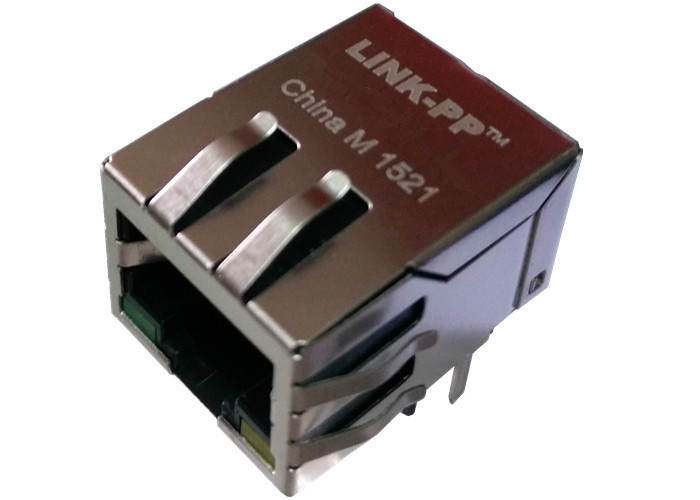

RDA-115BDS1A RJ45 avec la carte PCB intégrée Jack LPJ0147AENL de Magnetics

Description de produit

RDA-115BDS1A RJ45 avec la carte PCB intégrée Jack LPJ0147AENL de Magnetics

Détails rapides

1.10/100 Base-T avec la LED, avec l'IEM-Doigt

2.1x1 Étiquette-VERS LE BAs RJ45

3.Through cric modulaire du trou RJ45

longueur RJ45 Magjack de 4.21.3mm

【5.RDA-115BDS1A concevant modèle le】

6.LPJ0147AENL】 de modèle de production en série du 【

Caractéristiques et avantages

1. La température de soudure de vague de crête de RoHS évaluant 260°C
2. Approprié à CAT 5 et câble Ethernet 6 rapide ou meilleur UTP
3. Spécifications d'IEEE 802,3 de rassemblements
4. 350µH le minimum LCO avec 8mA polarisent le courant
5. Haute performance pour la suppression d'IEM de max pour des applications conscientes des coûts

Description :

10/100 borne de l'Étiquette-VERS LE BAs 8 de la Base-TX RJ45 1x1 a intégré le connecteur de Magnetics, conçu pour soutenir des applications conscientes des coûts à fort débit du consommateur comme : Modems d'ADSL, modems câblés, STB et vidéo sur demande.

1. Type de produit caractéristiques :

1) type = connecteur de produit
2) type de Jack = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
1) protégé = oui

4. Caractéristiques relatives d'arrêt :
1) doigt d'IEM - le fond = sans
2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
1) la configuration de port = choisissent/multi
2) doigts d'IEM au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
1) préchargé = oui
2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
1) style = Jack de connecteur

8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

Soudure de vague capable à 260°C, soudure de vague capable à 265°C
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70/-40 - +85

Applications :

Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…

Avantage compétitif :

18 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible

Client principal :

Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale .......
