Carte PCB élevée de Polyimide de TG 250, 6 couches de rf de conception de carte PCB pour l'équipement d'essai d'IC
Détails sur le produit:
| Lieu d'origine: | Shenzhen (Chine). |
| Nom de marque: | VIASION |
| Certification: | UL, ISO9001, TS16949 |
| Numéro de modèle: | VRF202 |
|
Détail Infomation |
|||
| Surligner: | Conseil de circuits imprimés,pcb double face |
||
|---|---|---|---|
Description de produit

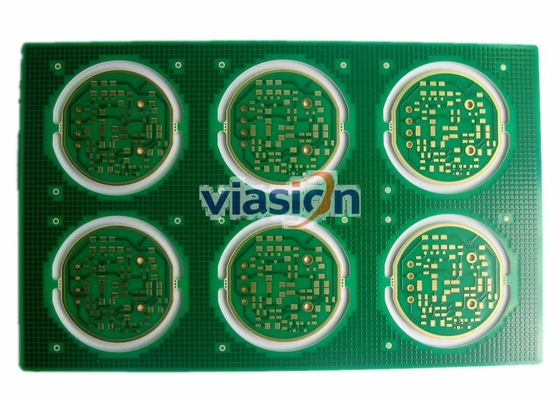

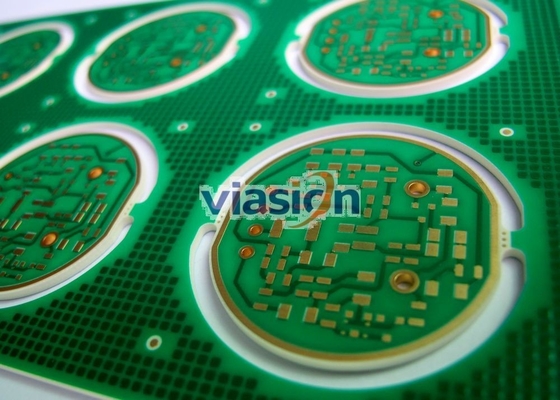

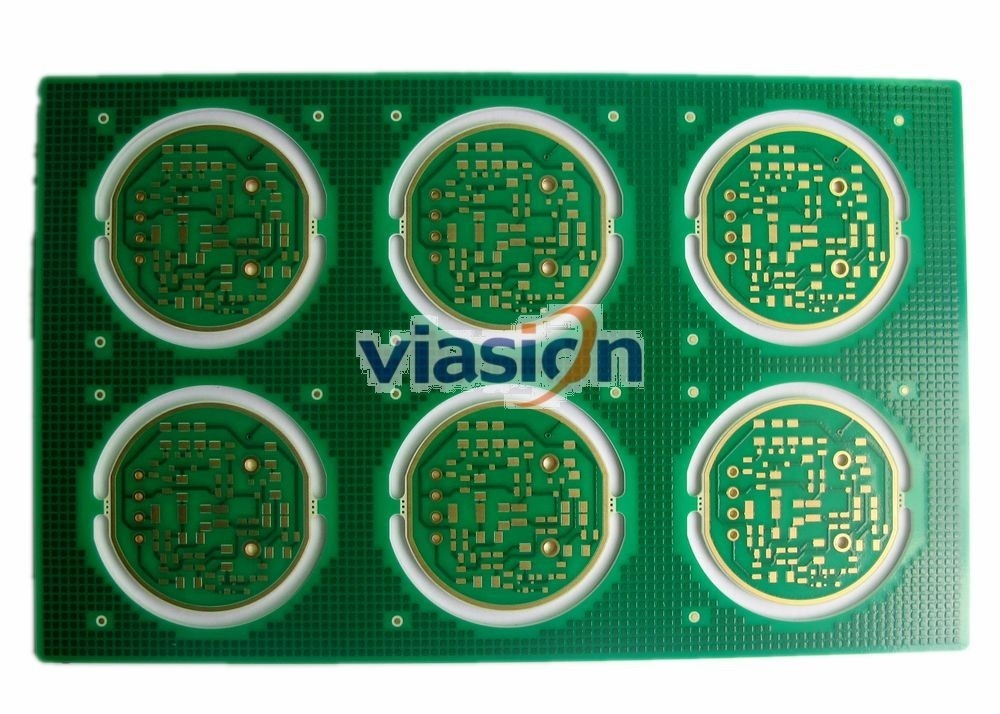

Carte PCB élevée de Polyimide de TG 250, 6 couches de rf de conception de carte PCB pour l'équipement d'essai d'IC
Caractéristiques :
|
Matériel |
Alron 35N |
|
Compte de couche |
6 couches |
|
Épaisseur de conseil |
1.6mm |
|
Épaisseur de cuivre |
1oz |
|
Taille minimum de foret |
0.2mm |
|
Trace et espace minimum |
0.1mm |
|
Finition extérieure |
Or d'immersion |
|
Applications |
Essai d'IC |
|
Technologie spéciale |
Matériel élevé de polyimide de TG 250 (Alron 35N) |
Carte de carte PCB
|
NON |
ARTICLE |
Capacités techniques |
|
1 |
Couches |
1-20 couches |
|
2 |
Taille de Max. Board |
508×610 millimètre |
|
3 |
Épaisseur minimale de conseil |
2-layer 0.12mm |
|
4-layer 0.4mm |
||
|
6-layer 0.6mm |
||
|
8-layer 0.90mm |
||
|
10-layer 1mm |
||
|
4 |
Ligne largeur minimale/espace |
0.127mm (4mil) |
|
5 |
Épaisseur de Max. Copper |
5OZ |
|
6 |
Mn Lancement de S/M |
0.075mm (3mil) |
|
7 |
Taille minimale de trou |
0.15mm (6mil) |
|
8 |
Tolérance de diamètre de trou (PTH) |
±0.05mm (2mil) |
|
9 |
Tolérance de diamètre de trou (NPTH) |
+0/-0.05mm (2mil) |
|
10 |
Déviation de position de trou |
±0.05mm (2mil) |
|
11 |
Tolérance d'ensemble |
±0.10mm (4mil) |
|
12 |
Torsion et plié |
<0> |
|
13 |
Résistance d'isolation |
normale 100MΩ |
|
14 |
Force électrique |
>1.3kv/mm |
|
15 |
Abrasion de S/M |
>6H |
|
16 |
Contrainte thermique |
288°C 20Sec |
|
17 |
Examinez la tension |
50-300V |
|
18 |
Aveugle minimal/enterré par l'intermédiaire de |
0.15mm (6mil) |
|
19 |
De finition extérieur |
HAL, l'ENIG, OSP, plaquant l'AG, plaquant l'or, étain de HAL, argent |
|
20 |
Matériaux |
FR4, HTG, téflon, Rogers, céramique, aluminium, base de cuivre, CEM-3, CEM-1, Halgenfree |
Applications :
Communications
Équipement de télécommunication traditionnel, FTTP, VOIP, services multimédias, conception de réseaux de données et produits d'infrastructure IT, produits sans fil d'infrastructure, amplificateurs de puissance, diviseurs et combinateurs, transistors de puissance élevée, etc.
Périphériques d'ordinateur
Imprimantes à extrémité élevé, modem câblé, routeurs sans fil, téléphones d'IP, consommateur et fournitures de bureau, système bancaire etc.
Consommateur
Ordinateurs, télévisions, appareils-photo, magnétoscopes numériques (DVR), produits tenus dans la main, LED, etc.
Des véhicules à moteur
Systèmes de sûreté de passager, systèmes de contrôle de moteur, airbags, produits de contrôle de traction, etc.
Calcul et stockage à extrémité élevé
Ordinateur et serveur de haute performance, système d'unité centrale et équipement de stockage, mémoire, etc.
Industrie
Alimentation d'énergie, panneau de commande principal, moniteur, produits de télévision en circuit fermé, équipement des véhicules à moteur de contrôle, robot d'industrie, produits etc. de contrôle d'accès
Médical
Représentation de résonance magnétique (MRI), tomodensitométrie (CT), unités de defibrillation de réponse de secours, surveillance patiente, dispositifs implantables, systèmes robotiques de chirurgie, biométrie et équipement diagnostique, etc.
Militaire
Satellite, radar, avion, boîtier de commande, le matériel de transmission .etc.
Essai et mesure
Compteurs d'électricité, appareil de contrôle de l'électricité, appareil de contrôle thermique, appareil de contrôle léger, appareil de contrôle de réseau, appareil de contrôle de gas et de pétrole, produits infrarouges, équipement de test de semi-conducteur, cartes de DUT et de sonde, systèmes d'inspection de gaufrette, etc.
Avantage compétitif :
|
Bonne évaluation |
|
Aucun MOQ et aperçu gratuit |
|
La livraison rapide |
|
Bonne qualité et approbations internationales |
|
Grand service à la clientèle |
|
La livraison de période active |
|
Méthode de expédition diversifiée |
|
Éventail d'offre de carte PCB |
|
SMT et ensemble d'à travers-trou |
|
Un service clés en main de l'arrêt SME |
