Rendement élevé d'emballage de batterie en ligne de rayon X de machine automatique en aluminium d'inspection
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Asida |
| Numéro de modèle: | XG5300 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Carton en bois |
| Capacité d'approvisionnement: | 120 ensembles par an |
|
Détail Infomation |
|||
| Application: | industrie de batterie lithium-ion | Série: | Machines du rayon X |
|---|---|---|---|
| Capacité d'essai: | 50 morceaux par minute | ||
| Surligner: | X équipement d'inspection de Ray,systèmes d'inspection de rayon X |
||
Description de produit

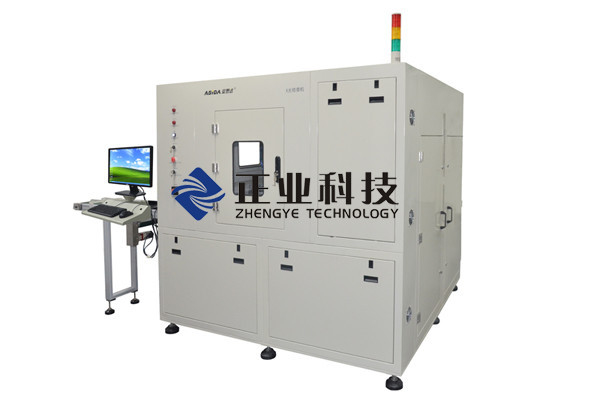

D'emballage de batterie machine automatique en aluminium d'inspection de rayon X en ligne
Marque : ASIDA
Modèle : XG5300
Produits d'essai : batterie en aluminium d'emballage
Utilisation automatique en ligne de machine d'inspection de rayon X

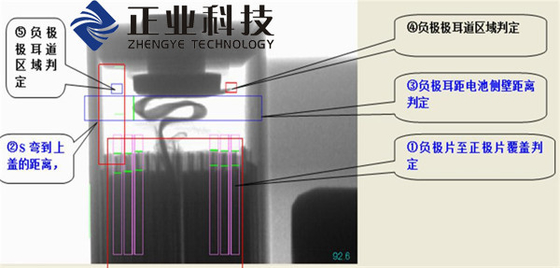

Ce produit est principalement employé dans l'industrie de batterie. Le rayon X pénètrent l'intérieur de la batterie avec la transmission de rayon de X
principe. Automatique détectez la structure interne et la couverture du positif et du négatif de la batterie.
Produits automatiquement du tri OK/NG.
Caractéristiques de produit
Caractéristiques du produit
1. Détection automatique
Automation élevée, chargement automatique, détection, assortissant des produits de qualified/NG.
2. Rendement élevé
La machine convient à l'inspection en lots avec des indexeurs de came commandant huit degrés de plaque tournante fonctionnant dedans
grande vitesse et deux ensembles de système de représentation.

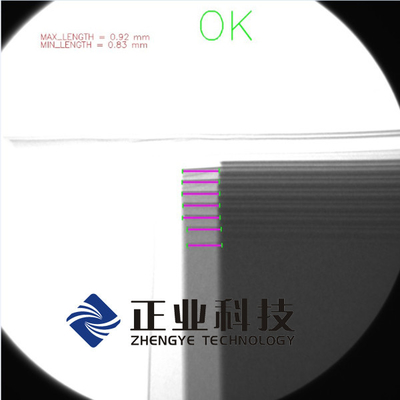

3. Affichage en ligne en temps réel d'images et de données
L'essai et les images de beaucoup de pièces de la même batterie est montré dans la même interface du logiciel, commode
reconnaissance d'observation.
4. Modèle changeant rapide
Remplacez seulement le gabarit si changeant des produits d'essai.
5. Protection de sécurité
Le contact de sécurité entier d'équipement, fonction triple de protection, toute partie du rassemblement de rayonnement de surface de fuselage
normes de sécurité.
Procédé d'inspection :

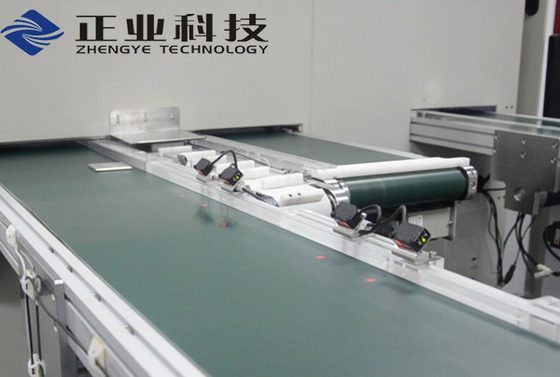

- Produits de chargement :
La batterie d'essai est chargée automatiquement dans l'équipement de détection de RAYON X. Et la vitesse de transmission peut être
ajusté selon la condition.
2. Lieu de travail d'inspection :
Le grippage de indexation de la plaque tournante quatre la batterie et la transitent à huit degrés d'endroit de détection dans la grande vitesse. 2 ensembles de
détection en ligne de système de représentation.
3. Repérage de gabarit :
Tous les produits d'essai sont placés dans la même position pour assurer l'exactitude de la mesure.
4. Déchargement de la production :
Déchargeant dans des trois canaux, le NG CORRECT d'étiquette plaque le NG.
Paramètres techniques
|
Tube à rayon X |
Tension de tube |
Max 90KV |
|
Courant de tube |
Max 89uA |
|
|
Taille de tache focale |
5μm |
|
|
Mode de refroidissement |
Refroidissement de vent violent |
|
|
Image-formation du système |
Chaîne de champ visuel |
2" /4" |
|
Résolution |
75/110 lp/cm |
|
|
Résolution d'appareil-photo |
pixels 1024*1024 |
|
|
Précision de détection |
Exactitude de répétition |
60μm |
|
Efficacité |
Efficacité de détection |
≥50 PAGE PAR MINUTE |
|
Taux faux |
≤2% |
|
|
Taux absent |
0,0% |
|
|
Excellent taux de produits |
≥99.5% |
|
|
Norme de sécurité |
Normes de sécurité internationales de rayonnement |
≤1usv/hr |
