Équipement manuel d'inspection de machine/rayon X d'inspection de rayon X de fonction de commande numérique par ordinateur
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Asida |
| Numéro de modèle: | XG5000 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Carton en bois |
| Délai de livraison: | négociation |
| Capacité d'approvisionnement: | 120 ensembles par an |
|
Détail Infomation |
|||
| Application: | Batterie Lithium-Ion | Série: | Machines d'essai du rayon X |
|---|---|---|---|
| matière de charge: | ≤5Kg | ||
| Surligner: | X équipement d'inspection de Ray,systèmes d'inspection de rayon X |
||
Description de produit
Machine manuelle d'inspection de rayon X
Marque : ASIDA
Modèle : XG5000
Utilisation manuelle de machine d'inspection de rayon X
La machine utilisant le principe de transmission de rayon de X, et font la détection aux images de la structure interne
de la production.

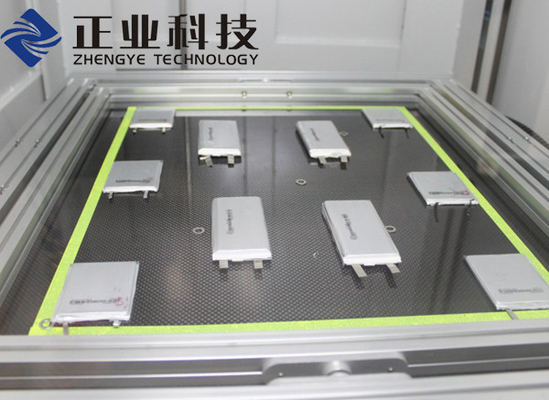

La machine est très utilisée dans la batterie, SMT, LED, produits électroniques fabriquant et moulant
industries de transformation. Le client peut facilement obtenir l'image avec le rapport optique et la haute de haute qualité et élevés
la résolution à effectivement analyse les défauts internes du produit.
Caractéristique
Performance des produits :
Bonne stabilité d'alimentation d'énergie avec le tube à rayon X de 90 kilovolts.
La machine peut détecter de petites différences dans la densité et le gris avec l'excellentes qualité et haute d'image
contraste.
Le dispositif de mouvement équipé de la vis de boule et de la roue synchrone, rendent le mouvement plus lisse
et affermissez.
Caractéristiques de fonction
1. Mesure : Mesurez la distance à ligne directe, le diamètre de cercle, les cercles concentriques, la distance entre un point et le centre d'un cercle.
2. Navigation automatique : Déplacement automatique de système de représentation à la zone cible et essai de elle si clic d'utilisateur
la souris à toute partie de l'image d'un produit.
3. Fonctions de commande numérique par ordinateur : L'utilisateur peut placer le chemin d'essai, le produit de NG de tri automatique de machine. C'est commode
au petit groupe et à l'essai de répétition.
4. La tension et le courant de tube X ay peuvent être ajustés selon des conditions réelles. Efficace utilisant le temps
du tube à rayon X peut être vérifié en ligne.
5. Le logiciel peut commander le système de représentation mouvement de X, de Y, de Z à axe et vitesse.
6. Conception de protection de sécurité, le couplage photoélectrique de fuselage. De machine l'émission d'arrêt immédiatement
Le rayon X et entrent dans un modèle de protection si tout une porte ouverte par misoperation.
7. Les raccourcis clavier peuvent être rapidement commandent le mouvement de la vitesse de système de représentation
(haut /medius/low/) et la direction de la transformation.
Paramètres techniques
|
Tube à rayon X |
Tension de tube |
Max 90KV |
|
Courant de tube |
Max 89uA |
|
|
Taille de tache focale |
5μm |
|
|
Mode de refroidissement |
Refroidissement de vent violent |
|
|
Image-formation du système |
Chaîne de champ visuel |
2" /4" |
|
Résolution |
75/110lp/cm |
|
|
Résolution de X-CCD |
1392*1040pixels |
|
|
Rapport optique géométrique |
12-48X |
|
|
Plate-forme de chargement |
Taille standard |
460mm x 410mm |
|
Taille efficace |
400mm x 350mm |
|
|
matière de charge |
≤5Kg |
|
|
Norme de sécurité |
Normes de sécurité internationales de rayonnement |
≤1usv/hr |
