machine d'inspection à rayons x
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | ASIDA |
| Numéro de modèle: | XG3100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 jeu |
|---|
|
Détail Infomation |
Description de produit

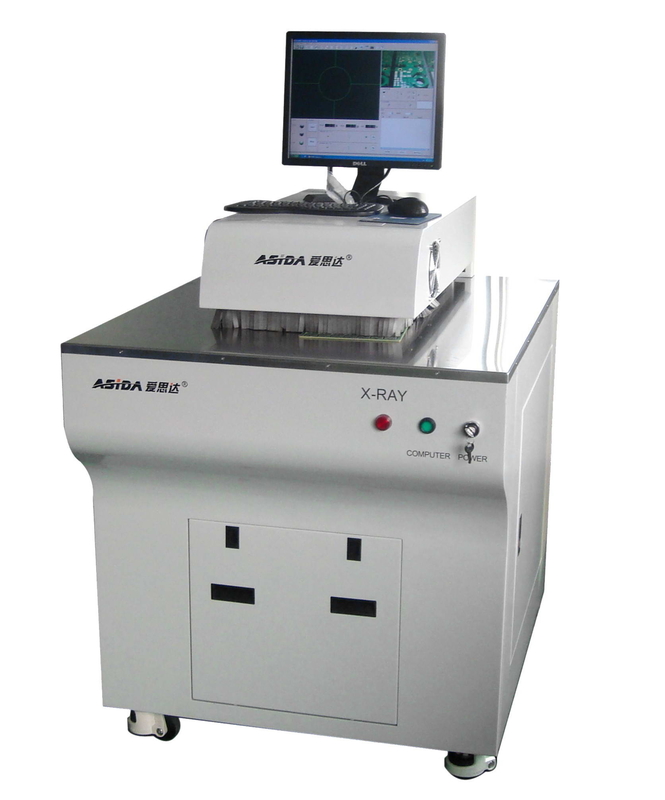

Machine d'inspection de rayon X
Utilisation : Elle est employée pour observer et mesurer placer des trous sur la carte PCB, pour vérifier si les trous entre les couches sont déviés, un grand choix de mesure conditionnelle peut être conduite sur les images, y compris la distance du centre d'un cercle à l'autre, d'un point à l'autre, le secteur de cercle, etc., il peut également faire les jugements selon les paramètres d'installation.
Caractéristiques
trous 1.positioning sur la carte PCB.
l'équipement 3.The est commandé par PEUT le système de commande d'ordinateur de réseau, qui est simple et facile pour fonctionner.
4.It est équipé des fonctions de navigation de CCD pour faciliter l'essai mobile, et recherche rapidement les objectifs d'essai.
5. Il adopte le tube à rayon X micro scellé de foyer et un grand choix de techniques et de logiciel à traitement d'images pour réduire la déformation d'image
l'image 6.The peut être mesurée sous différentes conditions, telles que la distance du centre des cercles concentriques, la distance point par point, le secteur de cercle, etc.
Paramètre technique
|
article
|
Spécifications
|
|
|
Modèle
|
XG3000
|
|
|
Résolution de X-CCD
|
752×582pixel
|
|
|
Paramètres de tube à rayon X
|
Tension maximum
|
50KV
|
|
Courant maximum
|
1mA
|
|
|
Puissance maximum
|
50W
|
|
|
Temps de préchauffage
|
6min
|
|
|
Intensificateur d'image de rayon X
|
vue 6-inch
|
|
|
Secteur visuel
|
Φ18mm
|
|
|
Résolution spatiale
|
21 lp/mm
|
|
|
Résolution de CCD de navigation
|
HD
|
|
|
Taille de carte PCB
|
Largeur 45" (profondeur 630mm de gorge)
|
|
|
Épaisseur maximum
|
12mm
|
|
|
Cible de bouclier de rayon X
|
0.5µSv/h pas plus que 0.5µSv/h
|
|
|
Mode de refroidissement
|
Refroidissement de vent violent
|
|
|
La température et humidité
|
La température : 22 humidité de ℃ du ± 3 de ℃ : ± 10% de 50%
|
|
|
Rapport optique
|
8×-64×
|
|
|
Imprimante
|
Imprimante (distribution d'utilisateur)
|
|
|
Mode opérationnel
|
mouvement 1.manually la carte PCB examinée, cheminement de CCD de navigation
le rayon X 2.setting ouvert en envoyant la carte PCB embarque, et étroit en prenant
|
|
|
Alimentation électrique
|
220v monophasé, sans eau et gaz
|
|
|
Dimensions
|
y compris le moniteur
|
|
|
Poids
|
130kg
|
|
Dans l'accord à JB/T5054, norme de conception JB/T5055-2001 mécanique
Dans l'accord aux conditions EN13861-2002 ergonomiques ;
Dans l'accord aux exigences de la sécurité GB19517-2004 électriques ;
Dans l'accord à la protection des rayonnements ionisants GB18871-2002 et la sécurité des normes de base de sources de rayonnement ;
Dans l'accord aux conditions EN13861-2002 ergonomiques ;
Dans l'accord aux exigences de la sécurité GB19517-2004 électriques ;
Dans l'accord à la protection des rayonnements ionisants GB18871-2002 et la sécurité des normes de base de sources de rayonnement ;
Dans l'accord aux conditions de caractéristiques de qualité acceptable de carte PCB d'IPC-A-600G ;
