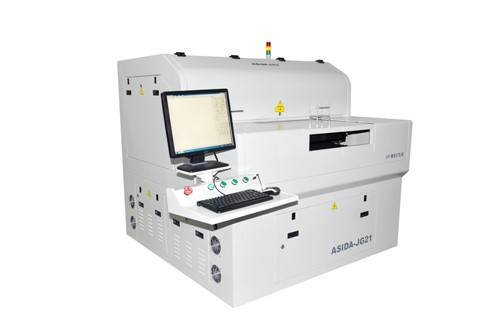

Foreuse UV de laser de haute précision de Cricuit imprimé flexible
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Asida |
| Certification: | CE |
| Numéro de modèle: | JG21 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | négociation |
| Délai de livraison: | négociation |
| Conditions de paiement: | T/T, D/P, D/A, L/C, Western Union, MoneyGram |
| Capacité d'approvisionnement: | négociation |
|
Détail Infomation |
|||
| puissance du laser: | 10w | Vitesse de fonctionnement maximum de plate-forme: | environ 300 trous/s |
|---|---|---|---|
| Exactitude de positionnement maximum de plate-forme: | ±2um | Système: | ±20um |
| Surligner: | matériel de forage de laser,Foreuse de carte PCB |
||
Description de produit
Foreuse UV de laser de vitesse imprimée flexible de perçage de Cricuit/laser de FPC
Description de produit
1.Usage de la foreuse UV de laser (JG21)
La machine est utilisée dans des trous de perçage -, des houes aveugles de FPC et la coupe le CVL/FPC/RF.
2.Features de la foreuse UV de laser (JG21)
1. Adoption des technologies du module de moteur linéaire, et grille à haute résolution, servocommande de boucle bloquée, positionnement optique
La servocommande, classant compensent et des technologies de positionnement optiques.
2. De haute qualité : Avec le bon arrondi, nettoyez le mur de trou, petites différences entre à travers le diamètre de trou.
3. Fortement intelligent, efficace : Foyer automatique, automatique-correction, automatique-positionnement, alimentation automatique et masquer avec RTR.
4.Customize : RTR facultatif, et traitement de cuivre large du maximum 500mm de soutien ; adaptez un grand choix de fonctions de matériel et de logiciel.

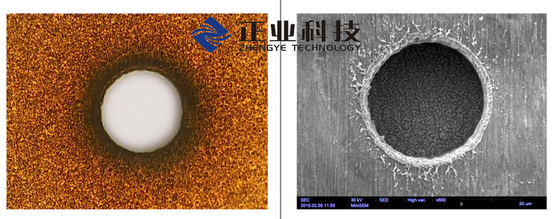

échantillons 3.Drilling de la foreuse UV de laser (JG21)
4.Specifications de la foreuse UV de laser (JG21)
| Article | Spécifications |
| MODÈLE | JG21 |
| Puissance de laser | 10W |
| Fréquence de laser | 5-250KHz |
| Taille de traitement maximum | 650mm×560 millimètre (25,6 ″ de ″ ×22) |
| Vitesse de fonctionnement maximum de plate-forme | environ 300 trous/s |
| Exactitude de positionnement maximum de plate-forme | ±2µm |
| Répétition maximum de plate-forme plaçant l'exactitude | ±1µm |
| Système | ±20µm |
| Ouverture minimum de trou | 25µm (vias), 75µm (trou borgne) |
| Taux de succès maximal | 11000vias/Min |
| Format de fichier | Gerber, DXF |
| Puissance | C.A. 220V/50HZ/2.5KW ; C.A. 380V50HZ/5.5KW |
| Conditions nettoyantes à l'aspirateur | 516m3/h |
| Dimensions hors-tout | 1610x1660x1550mm |
| Poids | 2900kg |
| La température environnementale | 20°±2° |
| Humidité environnementale | <60> |
| Amplitude au sol | <5> |
| Pression au sol | >² de 1100kgf/m |
