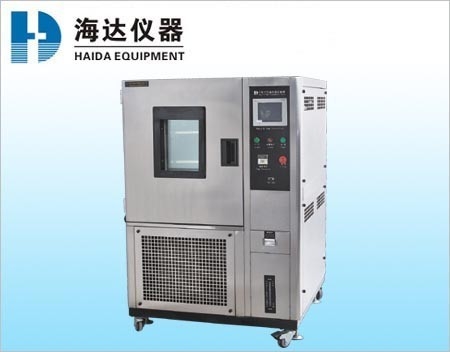

Machine d'essai environnemental d'équipement de test d'humidité de la température constante HD-225T

Machine d'essai environnemental d'équipement de test d'humidité de la température constante HD-225T

1.Function et caractéristiques

1) La machine d'essai est principalement utilisée en examinant l'adaptabilité de l'électronique, les appareils électriques, la nourriture, l'automobile, le caoutchouc et le plastique, le métal et d'autres produits, les parties et les matériaux dans la température de ciel et terre alternant l'environnement chaud et humide quand stockage, le transport et utilisation ;

2)C'est un équipement de test fiable pour toutes sortes d'électronique, élém. élect., électronique, matières premières de plastiques et dispositifs pour faire l'essai tel que le froid, la chaleur, l'humidité, la résistance pour sécher et le contrôle de qualité ;

3)Particulièrement approprié à la fibre optique, à l'affichage à cristaux liquides, au cristal, à l'inducteur, à la carte PCB, aux batteries, aux ordinateurs, aux téléphones portables, au caoutchouc, aux plastiques et à tout autre produit.

4)La nouvelle conception parfaite, l'aspect du niveau élevé de texture, le système extrait le Japon, la Rép. Féd. d'Allemagne, l'essence de la conception et la fabrication de la technologie de pointe.

5)Le système de contrôle équilibré d'humidité de la température (BTHC), au contrôle SSR de mode de PID, de sorte que le système passionné d'humidification ait été égal à la capacité de perte de chaleur, ce pourrait être stabilité à long terme utilisée ;

6)Tout-capillaire, technologie du système automatique d'ajustement de capacité de charge, plus de système de valve d'expansion, plus précis un contrôle plus stable et fiable de la température et d'humidité, un chauffage et un taux de refroidissement de temps précieux rapide, régulier, uniforme, économisant pour des utilisateurs.

2.Parameters

Inspectez la norme : JJF-1101, GB/T 10592, GB/T 10586

Normes d'essai : YD/T 2061, HB 7122,3, 6783,7, GJB 5382,7, GJB 150, GB/T 2423,5170.2, 5170,5, 5179,2, ASTM E512, EN 60068-2-38, CNS 12565,12566, KS C0227, KS C022 DE N-F

paramètre 3.Technical :
1)Température ambiante : 0 ℃, -20 ℃, -40 ℃, -60 ℃, -70 ℃ du ℃ ~150

2)Stabilité de température : ±0.5℃

3)Résolution de la température : 0.01℃

4)Déviation de la température : (0~100) ℃±1.0℃, (- 25~0) ℃±2.0℃

5)Uniformité de la température : (0~100) ℃/±1.0℃, (- 25~0) ℃/±2.0℃

6)Temps de chauffage : 20℃→100℃ ≤30min

7)Temps de refroidissement : minute de 0℃→-25℃ ≤25

8)Humidité relative : 20%~98%RH

9)Stabilité d'humidité : ±2.0%RH

10)Résolution d'humidité : ±2%RH

11)Uniformité d'humidité : 3.0%RH

12) Puissance : 1∮, C.A. 220V

13)Taille interne (W×H×D) : 50×75×60cm

14)Taille externe : W×H×D) : 95×165×115cm

15) Poids : approximativement 300kg

configuration de dispositif 4.The originale :

1. Matériel extérieur : Acier inoxydable SUS#304

2. Matériel intérieur : SUS#304 laminent à froid des tôles d'acier avec la prévention de rouille ou la plaque d'acier SUS#304 inoxydable

3. Matériel d'isolation : Mousse et fibre de verre d'unité centrale

4. Matériel moite : Fibre de verre

5. Appareils de chauffage : Appareil de chauffage inoxydable de tuyau d'acier de Nicochrome

6. Tuyau d'humidification : L'évaporation se produit mode électrique d'acier inoxydable de l'humidificateur en U

7. Système de circulation d'air : le moteur 60W à hautes températures, s'enroulent autour de la multi-aile d'acier inoxydable, système spécial de circulation d'air avec réglable.

8. Porte : La porte de chanteur, la fenêtre 280mm×265mm×40 le millimètre trois nettoient à l'aspirateur des couches

9. Boîte : Photo de Foshan

10. Réservoir d'eau : Réservoir d'eau d'acier inoxydable, pompe automatique, dispositif d'alarme de manque d'eau, alarme de manque d'eau, arrêt à protéger quand long manque d'eau.

11. Système de refroidissement et système de chauffage :

1) compresseur : Tecumseh de la France, tout fermé.

2) réfrigérant : Réfrigérant de protection de l'environnement de R23/R404A (Dupont des Etats-Unis)

3) condensateur : Condensateur de coquille et de tube de Taïwan Kowéit de l'Armée de l'Air

4) vaporisateur : Ajustement automatique de capacité de charge de zone multi d'ailerons de force de Taïwan Kowéit

5) expansion du système : contrôle de capacité de système de refroidissement

6) pièces d'entretien de réfrigération : toute l'électrovanne importée (Japon, « Chambre de héron), le contrôleur de pression (Danfoss), le séparateur d'huile (Danfoss) et d'autres accessoires de refroidissement

12. Système de contrôle :

1)Mode de chauffage et de refroidissement : Manière constante de PID de refroidir la capacité de commander SSR, plus grande que la capacité de refroidissement de la température de chauffage, flux thermique moins que la capacité de refroidissement du refroidissement

2)"copie normale" : Système de contrôle équilibré d'humidité de la température (BTHC), au contrôle SSR de mode de PID, de sorte que le système passionné d'humidification soit égal à la quantité de la chaleur et de perte d'humidité

3)La température et le contrôleur d'humidité : Contrôleur employant le contrôleur : Type importé contrôleur de température programmable de l'affichage PID d'affichage à cristaux liquides de clavier numérique genre pellicule, paragraphes de « TEMI » 880 de la Corée du Sud d'une mémoire 1200 de programme de 100 groupes, ainsi que des groupes de contrôle de PID.

13. Composants électriques principaux : Contacteur adventiste à C.A. de Taïwan, relais thermique, relais de temps, relais à C.A. d'OMRON, contrôleur Corée du  trois, protecteur sec italien etc.

14. Dispositifs de sécurité : protection des eaux, protection d'arrêt de l'eau, protection à haute pression de compresseur, protection thermique de compresseur, surcharge de compresseur. la protection, jeûnent fusible, alarme de sonnerie, protection de surcharge.

15. Environnement d'installation :

1) La température : 0℃~35℃, hygrométrie : ≤85%, pression atmosphérique : 86kPA~106kPa

2) Le site d'installation devrait être appartement rectifié, et ventilation.

3) Équipement sans vibration forte autour.

4) Champ magnétique fort n'affecte pas l'équipement environnant.

5) L'équipement autour des substances, et de la poussière inflammables, explosives, corrosives

6) Gauche autour de l'utilisation appropriée de l'équipement et de l'entretien de l'espace.
