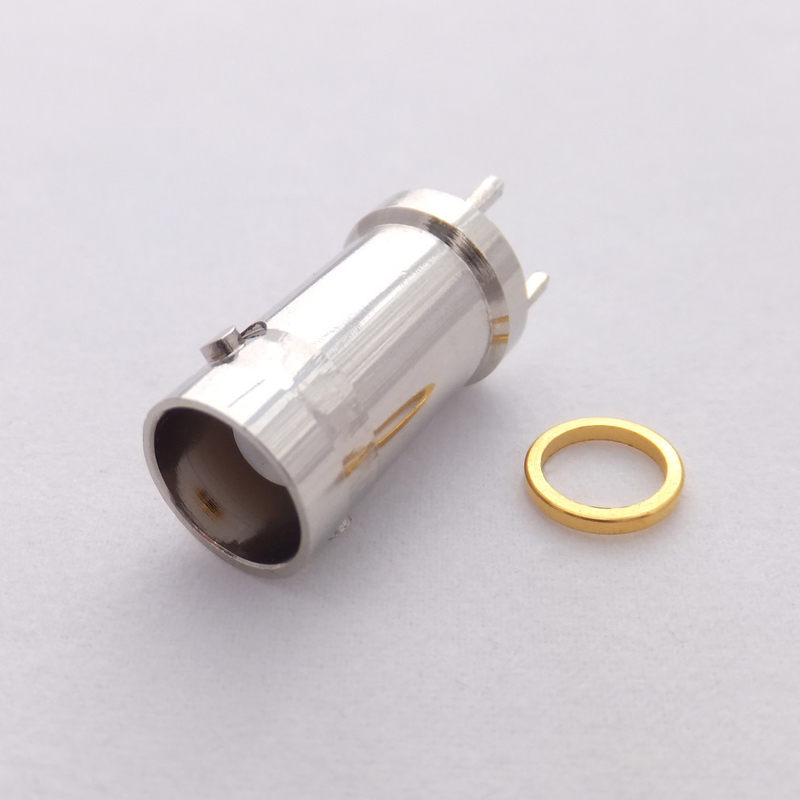

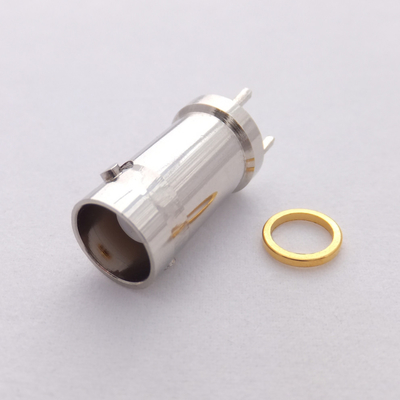

Connecteur femelle de BNC-50KH4 BNC pour le bâti de carte PCB

Connecteur femelle de BNC-50KH4 BNC pour le bâti de carte PCB

BNC-50K connecteur femelle de 50 OHMS pour le câble 75-2 de RG174 RG178 75-1

BNC connecteur à angle droit masculin de 50 OHMS pour le câble 75-2 de RG174 RG178 75-1

Connecteur masculin de BNC 50OHM pour le câble de RG58 RG174 RG59 RG6

Développé vers la fin des années 1940 comme version miniature du type connecteur de C, BNC représente la baïonnette Neill Concelman et est baptisé du nom d'ingénieur Karl Concelman d'Amphenol. Le produit de BNC est un rapide miniature se relient/connecteurs du débranchement rf. Il comporte deux crochets de baïonnette sur le connecteur femelle ; l'accouplement est réalisé avec seulement un quart de tour de l'écrou d'accouplement. BNCs approprié idéalement à l'arrêt de câble pour la miniature au câble coaxial de liaison subminiature (RG-58, 59, à RG-179, à RG-316, etc.)

Amphenol 50 connecteurs de Ω BNC sont les unités miniatures et légères conçues pour actionner jusqu'à 11 gigahertz et pour rapporter typiquement la basse réflexion par 4 gigahertz. A conçu pour adapter à une grande variété de RG et les câbles industriellement compatibles, connecteurs de BNC sont disponibles en cuir embouti/cuir embouti, bride/soudure, SURETWIST, et mettre en place des styles utiles d'arrêt. Un en trait plein des récipients de carte électronique, des récipients de cloison étanche, des arrêts de résistance, et d'autres accessoires complète l'offre de produit.

Un grand choix de nos 50 connecteurs de Ω BNC sont identifiés dans le cadre du programme composant d'Underwriters Laboratories, Inc. que ces connecteurs sont idéaux pour l'usage avec l'instrumentation de matériel médical et d'essai où la sécurité ne peut pas être compromise.

Amphenol offre également un en trait plein de 75 connecteurs de Ω BNC pour répondre aux besoins d'interconnexions impédance-assorties de câble de plus haute performance. Ces connecteurs peuvent être utilisés dans un grand choix d'applications où vrai représentation de 75 Ω est nécessaire pour assurer la basse déformation de signal. Conçu pour les 75 câbles de Ω les plus populaires utilisés dans l'émission et les applications de CATV aussi bien que pour l'assemblée plénière et d'autres câbles, ces connecteurs comportent l'affixment de câble de cuir-cuir embouti pour l'installation rapide et fiable.

Deux types distincts de 75 Ω BNC sont disponibles, et compagnon les uns avec les autres et avec 50 Ω BNC. Le type 1 est indiqué 75 Ω BNC-T1 et fournit à la représentation de la constante 75 Ω bas dc de VSWR 4 gigahertz. Type - 2 est indiqué 75 Ω BNC-T2 et est utilisable avec le bas C.C de réflexion - 1 gigahertz. Pour des applications au-dessus de 1 gigahertz, le type 1 est recommandé.

Les numéros de la pièce qui sont énumérés avec le nombre M39012 approprié sont les connecteurs militaires de catégorie produits selon et activement qualifiés selon les spécifications militaires MIL-C-39012. Les connecteurs non énumérés avec le nombre M39012 constituent l'offre industrielle de produit de catégorie. Ces connecteurs fournissent la représentation comparable et comportent généralement les corps en laiton nickelés, isolateurs de téflon, et or ou les contacts centraux argentés. L'offre de connecteur de qualité marchande d'Amphenols porte la désignation RFX de numéro de la pièce pour la reconnaissance facile. Ces connecteurs bons marchés utilisent typiquement meurent fonte et composants moulés. Tandis que la représentation ne sera pas égale aux produits industriels ou militaires de catégorie, ces connecteurs sont idéaux pour l'usage sur un grand choix d'applications commerciales.

La polarité inverse BNC sont également disponible. La polarité inverse est un système de saisie accompli avec une interface inverse, et s'assure que les connecteurs d'interface de polarité d'inverse ne joignent pas aux connecteurs d'interface standard. Amphenol accomplit ceci en insérant les contacts femelles dans des prises et le mâle entre en contact dans des crics. D'autres fabricants peuvent employer le filetage inverse pour accomplir la saisie inverse de polarité.
