Machine semi automatique d'inspection de rayon X pour l'essai de batterie/SMT/LED
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Asida |
| Numéro de modèle: | XG5010 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Carton en bois |
| Délai de livraison: | négociation |
| Capacité d'approvisionnement: | 120 ensembles par an |
|
Détail Infomation |
|||
| Application: | industrie de batterie lithium-ion | Série: | Machines du rayon X |
|---|---|---|---|
| Taille de tache focale: | 5μm | ||
| Surligner: | X équipement d'inspection de Ray,systèmes d'inspection de rayon X |
||
Description de produit

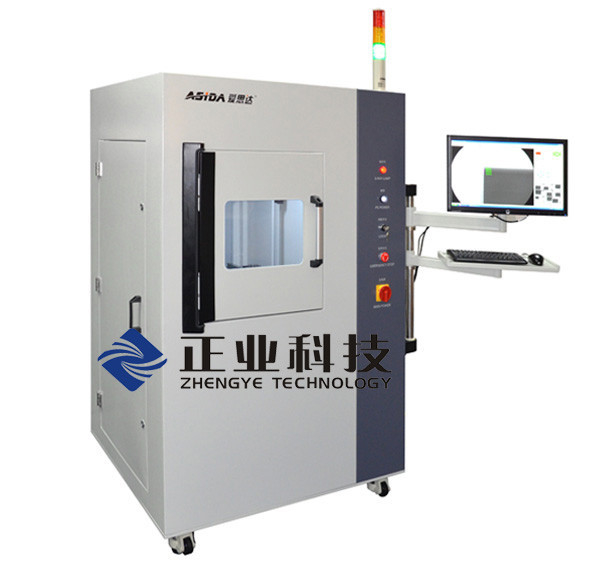

Machine semi-automatique d'inspection de rayon X/machine inspection de rayon X pour l'essai de pâte lisse
Marque : ASIDA
Modèle : XG5010
Produits appliqués : batterie de doux-emballage de place-forme, batterie cylindrique 18650
Utilisation semi-automatique de machine d'inspection de rayon X
Des productions de batterie sont examinées temps réel en ligne avec le principe de transmission de rayon X.

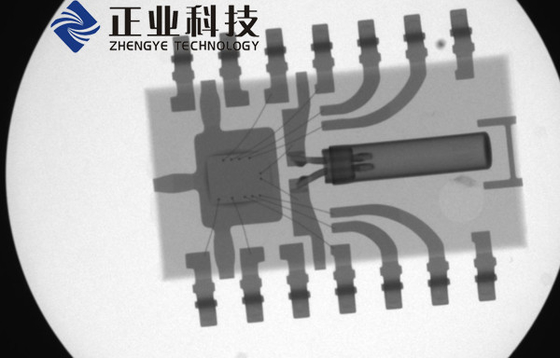

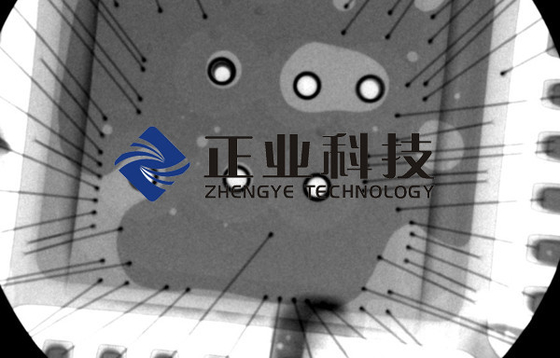

La machine XG5010 d'inspection de rayon de X est très utilisée dans la batterie au lithium, SMT, LED, produits électroniques
le traitement et le moulage fabrique. Elle analyse principalement des défauts internes de produit avec des images dans la haute
qualité, rapport optique élevé et haute résolution.
La machine avec le logiciel automatique d'essai est spéciale pour la batterie molle d'emballage de forme carrée. Et
le logiciel est recherche et développement indépendante par notre équipe. Il réalisent la mesure automatique et
jugement.
Caractéristiques de produit
Caractéristiques de fonction
- Détection automatique

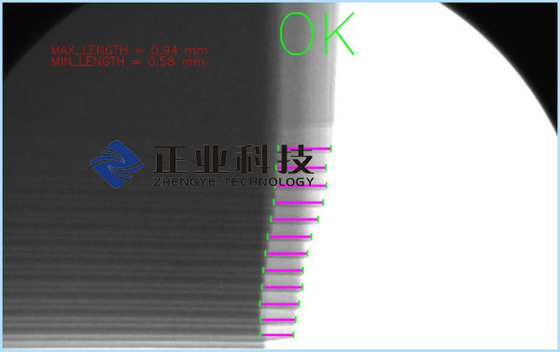

Alignement automatique de détection de négatif et de positif de batterie, et statistiques le maximum/minimum
valeurs en même temps.
- Jugement automatique

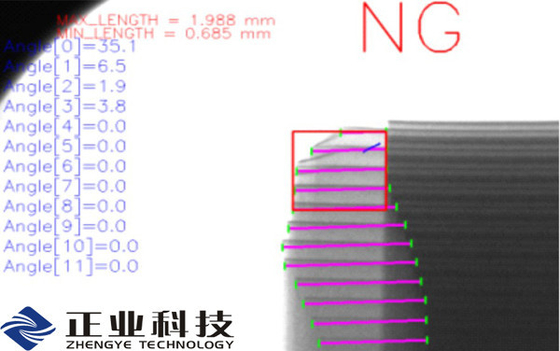

Jugement automatique des produits de NG/OK selon la norme d'arrangement.
- Commode et vite
Le positionnement précis, analyse rapide, images de détection sont commode à la question en ligne en temps réel.
Introduction de fonction :

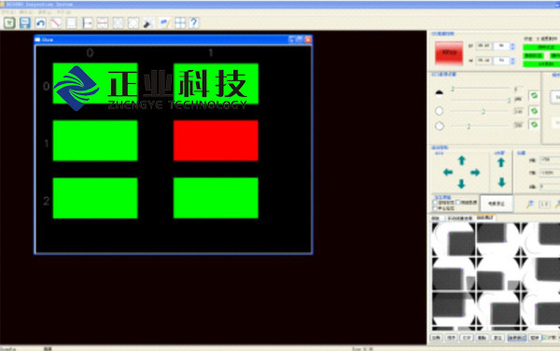

Fonction de navigation :
Grande fenêtre de navigation, image claire, navigation précise et positionnement.
- Fonction de mesure :
- Fonction automatique de mesure : le logiciel détectent automatiquement l'alignement de négatif et le positif de la batterie, jugent automatiquement des résultats d'essai.
- Fonction générale de mesure : mesurez la distance à ligne directe, le cercle-diamètre, les cercles concentriques, la distance entre un point et le centre d'un cercle.
- fonction protectrice :
- Protection automatique de tube du rayon X :
Tube du rayon X automatique dans l'état de protection si la machine sans toute opération après la minute 20 (le temps peut placer par l'utilisateur).
2. Dispositif de protection de sécurité :
Des portes sauf la la porte électrique de boîte sont équipées des sondes photoélectriques. De machine le rayon X d'émission d'arrêt immédiatement et entrent dans un modèle de protection si n'importe quelle porte ouverte.
Paramètres techniques
|
Tube à rayon X |
Tension de tube |
Max 90KV |
|
Courant de tube |
Max 89uA |
|
|
Taille de tache focale |
5μm |
|
|
Mode de refroidissement |
Refroidissement de vent violent |
|
|
Image-formation du système |
Chaîne de champ visuel |
2" /4" |
|
Résolution |
75/110lp/cm |
|
|
Résolution de X-CCD |
1392*1040pixels |
|
|
Rapport optique géométrique |
13-105X |
|
|
Vitesse et exactitude de détection |
Répétez l'exactitude d'essai |
60μm |
|
Vitesse d'essai de logiciel |
1.0s par point de contrôle (à l'exclusion du chargement/du déchargement temps et temps de mouvement) |
|
|
Plate-forme de chargement |
Taille standard |
515mm x 460mm |
|
Taille efficace |
450mm x 410mm |
|
|
Matière de charge |
≤5Kg |
|
|
Norme de sécurité |
Rayonnement international Normes de sécurité |
≤1usv/hr |
